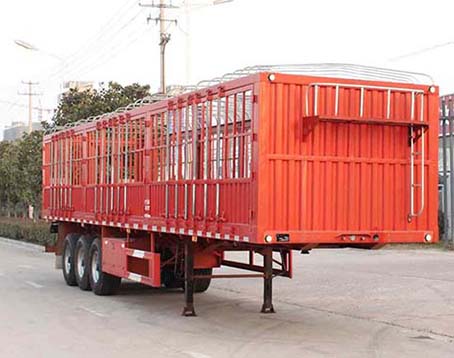

| 众志华兴牌JLQ9408CCY型仓栅式运输半挂车 | |||
| 变更(扩展)记录 | 第325批 第327批 第337批 | ||
| 公告型号 | JLQ9408CCY | 公告批次 | 327 |
| 品牌 | 众志华兴牌 | 类型 | 仓栅式运输半挂车 |
| 额定质量 | 34550,34300,34050 | 总质量 | 40000 |
| 整备质量 | 5450,5700,5950 | 燃料种类 | |
| 排放依据标准 | 轴数 | 3 | |
| 轴距 | 6680+1310+1310,6480+1310+1310,6280+1310+1310 | 轴荷 | -/24000(三轴组) |
| 弹簧片数 | -/-/-/- | 轮胎数 | 6 |
| 轮胎规格 | 425/65R22.5 20PR | 接近离去角 | -/12.5,-/13,-/14.1,-/14.7,-/16.2,-/17 |
| 前悬后悬 | -/2400,-/2300,-/2100,-/2000,-/1800,-/1700 | 前轮距 | - |
| 后轮距 | 2050/2050/2050 | 识别代号 | LA9BCG63×××JLG××× LB9BCG63×××JLG××× |
| 整车长 | 13000,12500,12000 | 整车宽 | 2550 |
| 整车高 | 3390,3590,3790,3990 | 货厢长 | 12900,12400,11900 |
| 货厢宽 | 2450,2400 | 货厢高 | 550,600 |
| 最高车速 | 额定载客 | ||
| 驾驶室准乘人数 | 转向形式 | ||
| 准拖挂车总质量 | 载质量利用系数 | ||
| 半挂车鞍座最大承载质量 | 16000 | 企业名称 | 安徽华兴车辆有限公司 |
| 企业地址 | 安徽省利辛县工业园区延陵大道66号 | 电话号码 | 0558-8852188 |
| 传真号码 | 0558-8852188 | 邮政编码 | 236700 |
| 底盘1 | 底盘2 | ||
| 底盘3 | 底盘4 | ||
| 发动机型号 | 发动机生产企业 | 发动机商标 | 排量 | 功率 |
|
|
|
|
|
|

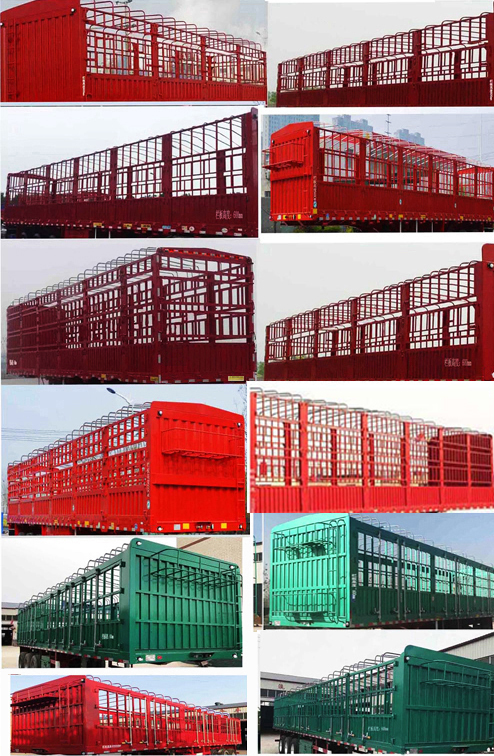

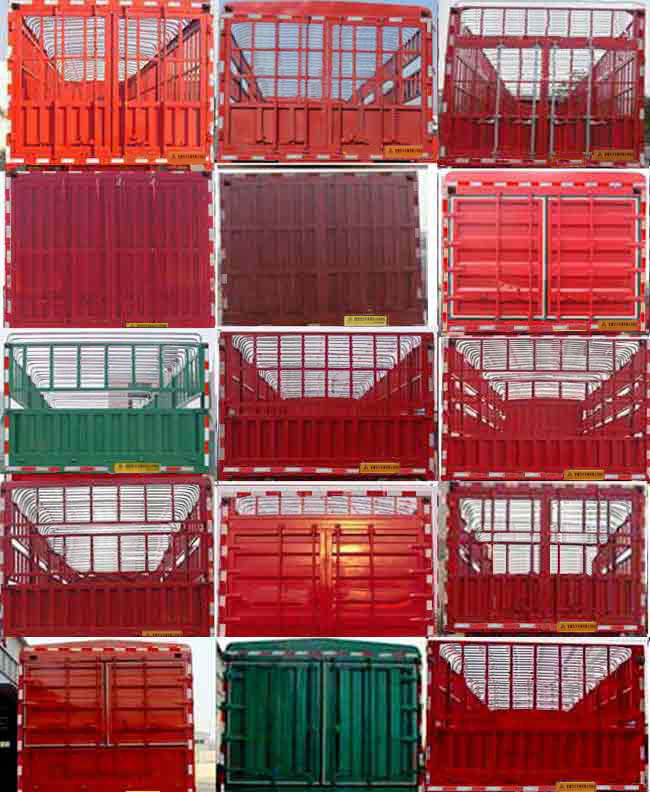

| 备注 | 该车后部选装花栏式后门,对开式半封闭后门,对开全封闭样式为横瓦楞,竖瓦楞,方管平板,方管十字花平板后门,选装半封闭前门,整车选装各种仓栅样式为一层仓栅,二层仓栅,三层仓栅,对开门锁杆,对开门半截锁杆,侧面选装5开门,6开门.整车货厢栏板选装竖瓦楞,方管平板,方管十字花样,在前回转半径内选装篷布框及前爬梯为选装件,选装大梁异形孔形式,,选装挡泥板样式,选装后部推车器结构,选装左侧不带工具箱.选装后整备质量变化在3%范围内,车厢底板到栅栏顶部的高度为:1800mm,2000mm,2200mm,2400mm,分别对应外形尺寸高度为:3390,3590,3790,3990,,车长/货箱内尺寸/轴距/后悬/离去角,对应关系(mm):13000/12900/6680+1310+1310/2400/12.5;13000/12900/6680+1310+1310/2300/13;12500/12400/6480+1310+1310/2100/14.1;12500/12400/6480+1310+1310/2000/14.7;12000/11900/6280+1310+1310/1800/16.2;12000/11900/6280+1310+1310/1700/17.ABS生产厂家:广州瑞立科密汽车电子股份有限公司,型号:CM2XL-4S/2M;选装ABS生产厂家:威伯科汽车控制系统(中国)有限公司型号:400500XXX0;侧防护材质Q235,选装铝合金材质,为螺栓连接,后防护采用Q235,与车架连接方式为焊接.后防护离地高度为490mm,断面为140mmX60mm。 | ||
