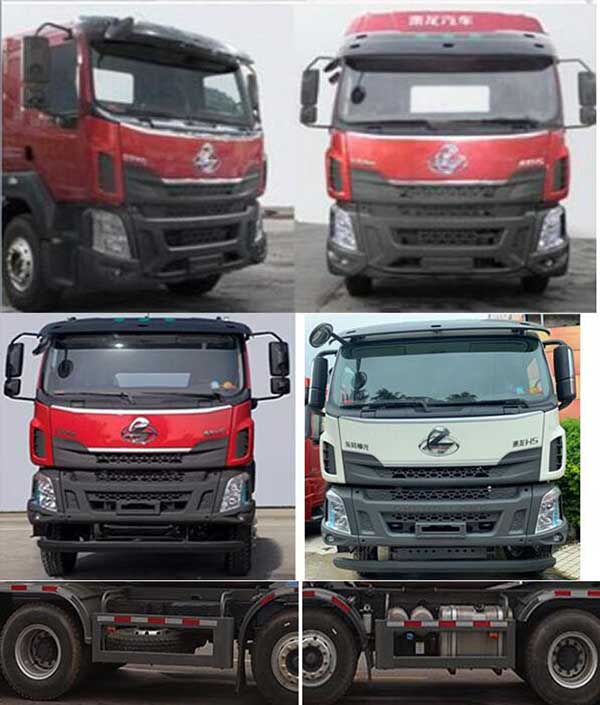

| 运力牌LG5310GJBC5型混凝土搅拌运输车 | |||
| 变更(扩展)记录 | 第300批 第313批 第317批 第321批 第326批 第331批 第334批 第336批 | ||
| 公告型号 | LG5310GJBC5 | 公告批次 | 321 |
| 品牌 | 运力牌 | 类型 | 混凝土搅拌运输车 |
| 额定质量 | 16670,16605 | 总质量 | 31000 |
| 整备质量 | 14200 | 燃料种类 | |
| 排放依据标准 | 轴数 | ||
| 轴距 | 轴荷 | 6500/6500/18000(二轴组) | |
| 弹簧片数 | 轮胎数 | ||
| 轮胎规格 | 接近离去角 | 20/15 | |
| 前悬后悬 | 1525/2685,1525/2105 | 前轮距 | |
| 后轮距 | 识别代号 | ||
| 整车长 | 10560,9980 | 整车宽 | 2520 |
| 整车高 | 3965,3910 | 货厢长 | |
| 货厢宽 | 货厢高 | ||
| 最高车速 | 90 | 额定载客 | |
| 驾驶室准乘人数 | 转向形式 | ||
| 准拖挂车总质量 | 载质量利用系数 | ||
| 半挂车鞍座最大承载质量 | 企业名称 | 中国重汽集团柳州运力专用汽车有限公司 | |
| 企业地址 | 柳州市新兴工业园乐业路12号 | 电话号码 | 0772-3269262 |
| 传真号码 | (0772)3256491 | 邮政编码 | 545005 |
| 底盘1 | LZ3310H5FBT | 底盘2 | |
| 底盘3 | 底盘4 | ||
| 发动机型号 | 发动机生产企业 | 发动机商标 | 排量 | 功率 |
|
|
|
|
|
|
| 备注 | 搅动容量(立方米):7.6。罐体尺寸(mm):罐体长 5273,罐体最大直径2200 。防护装置材料:Q235-A,连接方式:螺栓连接,后部防护装置断面尺寸(mm)100×100,离地高度(mm):500。 该车安装具有卫星定位功能的行驶记录仪。 仅选用底盘以下:发动机YC6A270-50对应油耗申报值41.41L/100km,发动机YC6L330-50对应油耗申报值41.20L/100km,发动机YC6JA240-50对应油耗申报值41.47L/100km。 ABS系统控制器型号/企业:3550X-1010(X为字母,表示升级序号)/东科克诺尔商用车制动系统(十堰)有限公司。车总长/后悬/车高对应关系为(mm):10560/2685/3965,9980/2105/3910..选装弧形挡泥板。选装罐体侧后部机架带斜拉梁结构,选装后部出料斗不带接料斗结构。随底盘扩展驾驶室。 | ||
